新手必看，航模设备中常见的端子

  [复制链接]
发表于 2016-9-27 07:38:22 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要 登录 才可以下载或查看，没有帐号？立即注册

x
如有遗漏和错误的欢迎补充和纠正新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 7608

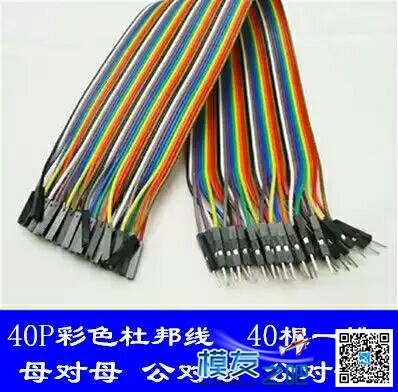

杜邦线（有的称舵机线）航模设备中出现频率最高的端子，几乎所有接收机，陀螺仪，飞控上都有
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 4041
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 8171
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 9422
航模, 舵机, 飞控, 接收机, app

相关帖子
回复 顶15 踩0

使用道具 举报

发表于 2019-12-30 12:04:29 | 显示全部楼层
好贴  必须学习
回复 支持 0 反对 1

使用道具 举报

发表于 2019-12-29 21:54:55 | 显示全部楼层
圆孔插针，插座  用于上下板连接，比如电调 飞控  图传3层板都是通过圆孔插针 插座连接的。
回复 支持 1 反对 0

使用道具 举报

发表于 2019-12-29 08:29:56 | 显示全部楼层
什么用
回复 支持 0 反对 1

使用道具 举报

发表于 2019-12-25 22:17:19 | 显示全部楼层
赞一个  我就是为了1个 币
回复 支持 0 反对 1

使用道具 举报

发表于 2019-12-24 15:27:47 | 显示全部楼层
入门必看，必须顶
回复 支持 1 反对 0

使用道具 举报

发表于 2019-11-15 07:53:37 | 显示全部楼层
很好的内荣。学习了。
回复 支持 0 反对 1

使用道具 举报

发表于 2019-3-16 19:52:58 | 显示全部楼层
本人小白，已经收藏！多谢分享
回复 支持 1 反对 0

使用道具 举报

发表于 2019-3-7 10:32:25 | 显示全部楼层
收教了   长见识了
回复 支持 0 反对 1

使用道具 举报

发表于 2019-3-6 00:14:53 | 显示全部楼层
挖坟
回复 支持 1 反对 0

使用道具 举报

发表于 2018-4-5 08:36:34 | 显示全部楼层
厉害了
回复 支持 0 反对 1

使用道具 举报

 楼主| 发表于 2016-9-27 07:40:12 | 显示全部楼层

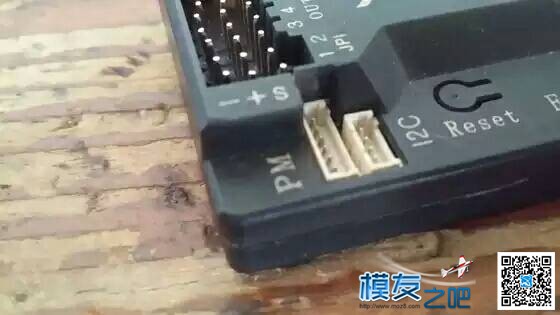

MH端子，出现频率也很高的端子，如APM飞控上的插头除了杜邦，剩下的都是MH插头，这种端子的插座的特点是，正面有一个长形的缺口，背面有两个小缺口用来卡主端子的
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 5875
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 1584
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 4796
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 2129

点评

kenneth_chun
我去，为毛啊，我又买错了，呜呜。。。。。。。。。。。  详情 回复 发表于 2016-12-8 15:01
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 07:41:53 | 显示全部楼层

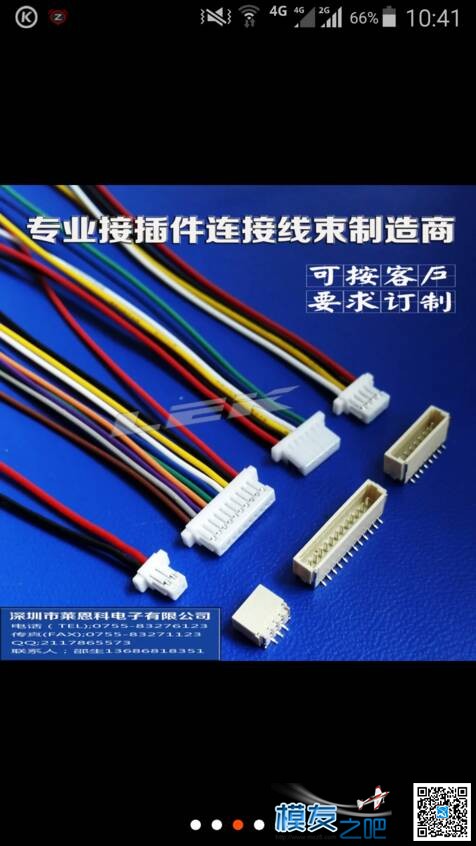

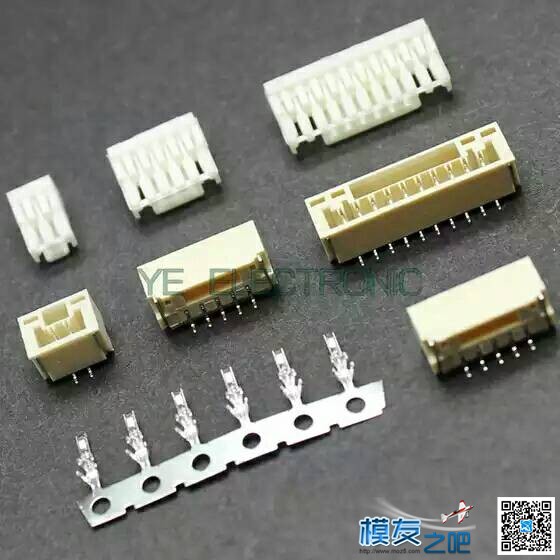

SH端子，和MH比较像，插座上是没有缺口的，只有两侧有一个凹槽,例如创兴科200mw图传用的就是这种端子
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 9795
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 488

点评

开朗哥
sh1.25 间距也是1.25mm 能插到MH的插座里面，不过这类线太细了，容易断，跟MH端子一样的缺点，贵在体积小  发表于 2017-1-7 22:20
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 07:42:43 | 显示全部楼层
GH端子，见得比较少，本人只在华科尔的1080P摄像头上见过
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 8890
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 07:45:50 | 显示全部楼层
XH端子，和MH有点像，插座两侧和背面有两个缺口用来固定端子的
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 6158

点评

开朗哥
全称就是图片中的XH2.54 间距为2.54mm 是非常常见的端子  发表于 2017-1-7 22:21
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 07:46:24 | 显示全部楼层

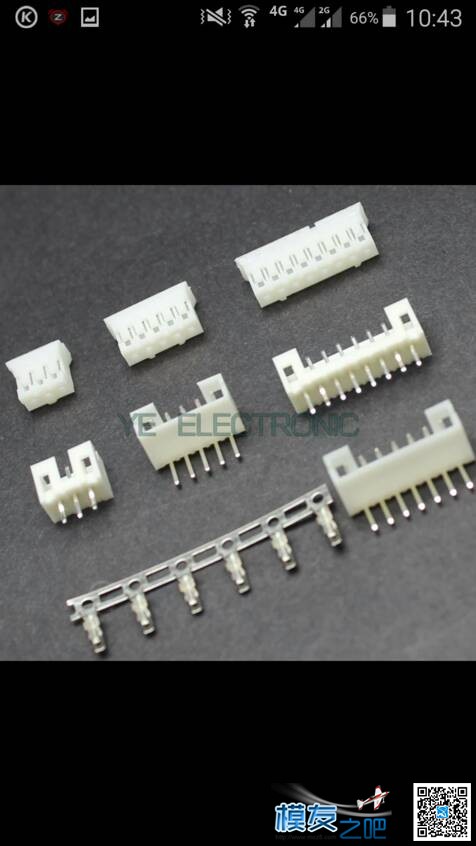

PH端子，和MH比较像，插座背面有一个长形的缺口和两个孔，只在某种OSD上见过
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 3689

点评

开朗哥
PH2.0 端子 间距2.0mm 常用于小音箱，或者是其他地方，体积比XH2.54小一点，算是比较另类吧，用不用都不打紧，间距不上不下的，  发表于 2017-1-7 22:23
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 07:47:00 | 显示全部楼层

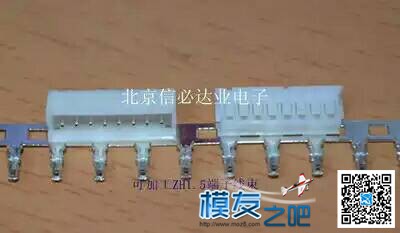

ZH端子，和XH很像，插座两侧有个缺口，背面有两个小孔，暂时没见过带这种端子的设备
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 5343
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 980

点评

开朗哥
这个要重点说一下，这种端子叫ZH1.5 间距1.5mm 比PH2.0 更另类，唯一见过使用的地方就是 有感无刷电机的有感线，用的就是这种端子，插上去很紧。  发表于 2017-1-7 22:25
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 07:48:49 | 显示全部楼层

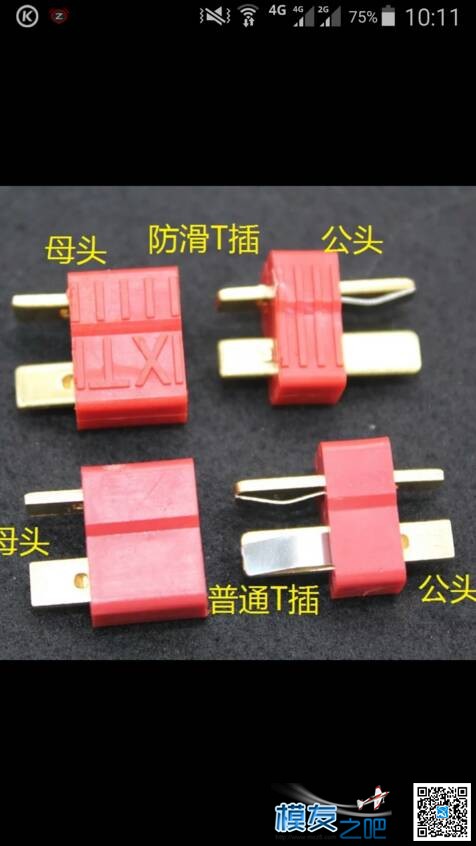

t插和xt60，这两个不用说了，常用的插头
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 1713
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 5811
回复 支持 反对

使用道具 举报

发表于 2016-9-27 07:56:17 | 显示全部楼层
学习一下
回复 支持 反对

使用道具 举报

发表于 2016-9-27 08:00:06 | 显示全部楼层
路过帮顶
回复 支持 反对

使用道具 举报

发表于 2016-9-27 08:00:44 | 显示全部楼层
入门必看，已经收藏
回复 支持 反对

使用道具 举报

发表于 2016-9-27 08:16:56 | 显示全部楼层
强烈顶起来，楼主做的很齐全
回复 支持 反对

使用道具 举报

发表于 2016-9-27 08:39:54 | 显示全部楼层
路过帮顶
回复 支持 反对

使用道具 举报

发表于 2016-9-27 08:40:42 | 显示全部楼层
顶顶顶
回复 支持 反对

使用道具 举报

发表于 2016-9-27 08:49:19 | 显示全部楼层
厉害了Word哥，必须顶
回复 支持 反对

使用道具 举报

发表于 2016-9-27 09:00:14 | 显示全部楼层
这个有用，，，
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 09:10:09 | 显示全部楼层
XT90，XT60的升级版，据说适合更大的电流
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 2001
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 09:11:07 | 显示全部楼层
XT150，这插头可以将多个电池组串联，适合6S动力以上的模型用（现在主流电池大多是6S以下），而且侧面有凹槽和凸槽，方便并靠在一起，最大的缺点就是这插头可以自肛#(滑稽) ，所以务必将这种电池放在熊孩子拿不到的地方
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 3982
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-9-27 09:11:56 | 显示全部楼层
田宫头
新手必看，航模设备中常见的端子 航模,舵机,飞控,接收机,app 作者:盐城模友 3226
