和计计一起学catia是计计的第四档推送栏目。和计计一起从零开始，学会catia。

本期学习记录从catia的界面入手，和大家一起了解了解catia的基本操作。学习记录基于catiaV5R21。本文参考catia电子教案（清华大学版），回复邮箱即可获取相关电子资源。




导读：说起CATIA的名字，对于很多模友来讲可能有些陌生。但如果提起法国达索公司，所有爱好飞机的人一定会觉得如雷贯耳。达索公司不仅因为其“幻影”系列战斗机和“隼”系列公务机在航空业界叱咤风云，其开发的CATIA工业设计软件更是成为目前风靡世界飞机设计软件领域的绝对老大。


catia的安装

网上有不少关于catia的安装教程。计计在这里做一个简单的归纳。

首先、找安装教程以及对应的安装包。因为不同版本的擦天安装方法有所差异。即使是同一版本的catia，也存在不同的安装包。

然后、按照安装教程的步骤走。其中要注意的是：一、安装包解压后应仔细阅读里面的txt文件。二、安装过程出现的参数不能更改，但是可以更改安装位置。三、安装完成后不要立即启动catia，待破解后再启动。四、破解的方法一般为替换一个后缀为.dll的文件即可，但是某些版本的软件需要先安装许可证（DS License Server）

接着、你安装失败了。这个时候，你需要耐心的卸载软件。包括所有的注册表文件。彻底删除的办法有：一、打开控制面板，点击软件卸载即可。二、找到文件安装的位置，右键删除即可。三、在开始界面输入regedit，进入注册表编辑器。在如下图2所示的两个目录下找到software文件，删除里头所有DS的注册表即可。四、使用第三方软件geek。即可帮你强制删除注册表及其相关文件。geek软件留言邮箱即可获取。






图1

图2


最后、你就可以安装计计为你提供的安装包了。添加计计微信，或者直接在后台询问。计计看到后会回复你的。


向上滑动查看更多

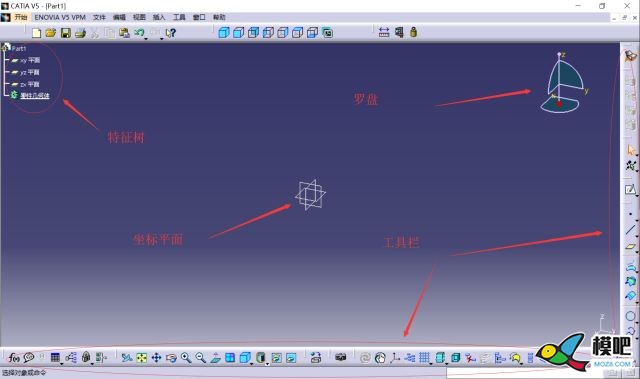

catia的工作界面



鼠标操作


01

左键

确定位置、选取图形对象、菜单或图标


02

右键

右键  单击右键，弹出上下文相关菜单


01

中键或滚轮

（1）按住中键或滚轮，移动鼠标，拖动图形对象的显示位置。

（2）按住中键或滚轮，单击左键，向外移动鼠标，放大图形对象的显示比例，向内移动鼠标，缩小图形对象的显示比例。

（3）同时按住中键或滚轮和左键，移动鼠标，改变对图形对象的观察方向。


以上操作可以改变图形对象的位置、大小和旋转一定角度，但只是改变了用户的观察位置和方向，图形对象的位置并没有改变。


指南针操作




01

改变形体的显示位置

当光标接近指南针的直线和圆弧段时，直线或圆弧段呈橙色高亮显示，光标由箭头改变为手的形状。

按住鼠标左键，沿罗盘的直线移动时，形体将沿着相应的方向做同样的“移动”。

按住鼠标左键，沿指南针的弧线移动时，形体将绕相应的坐标轴同方向做同样的“旋转”。

用光标指向指南针顶部（Z轴上）的圆点时，圆点呈橙色高亮显示。按住鼠标左键，拖动圆点绕另一端红色的方块旋转时，形体也会跟着“旋转”。


以上操作只是改变了观察形体的位置和方向，形体的实际位置并没有改变。


02

改变形体的实际位置

当光标指向指南针的红色方块时，光标改为✥。按住鼠标左键，拖动罗盘到形体的表面，罗盘呈绿色显示，坐标轴名称改变为U、V、W，表示罗盘已经附着到形体的表面上，见下图3。



操作方法和操作过程与改变形体的显示位置相同，但改变的是形体的实际位置。

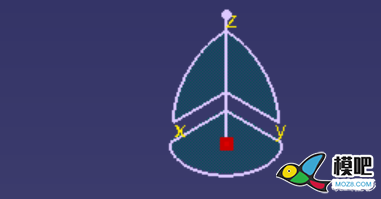

图3：罗盘已经附着到形体的表面上

用鼠标拖动罗盘底部的红色方块，或者选择菜单【视图】→【重置指南针】，指南针即可脱离形体表面，返回到原来位置。


以上操作只是改变了观察形体的位置和方向，形体的实际位置并没有改变。


特征树操作




01

显示或隐藏特征树

通过功能键F3可以显示或隐藏特征树


02

移动或缩放特征树

将光标指向特征树结点的连线，按住鼠标左键，即可拖动特征树到指定位置。

将光标指向特征树结点的连线，按住Ctrl键和鼠标左键，特征树将随着鼠标的移动而改变大小。


03

树展开

单击结点前的符号“㊉”，将显示该结点的下一层结点。

单击该结点的符号“㊀”，将关闭该结点的下一层结点。

选择菜单【视图】➝【树展开】。可按照自己的需要展开到某一层。

显示控制

通过【视图】工具栏和下图4所示【视图】菜单调用CATIA的显示功能。



图4：【视图】菜单

图形属性

图形特性是指几何对象的颜色、透明度、线宽、线型、图层这样的一些属性。

可以通过【视图】→【工具栏】→【图形属性】调出。



图4：【图形属性】【graphic· properties】菜单


显示控制与图形属性的功能很实用，也比较零碎，这里不做一一介绍。大家自己打开看看就能玩会了。


测量

a.距离测量

b.元素的长度测量（包括测量直径，半径等）

c.体积、重量测量。

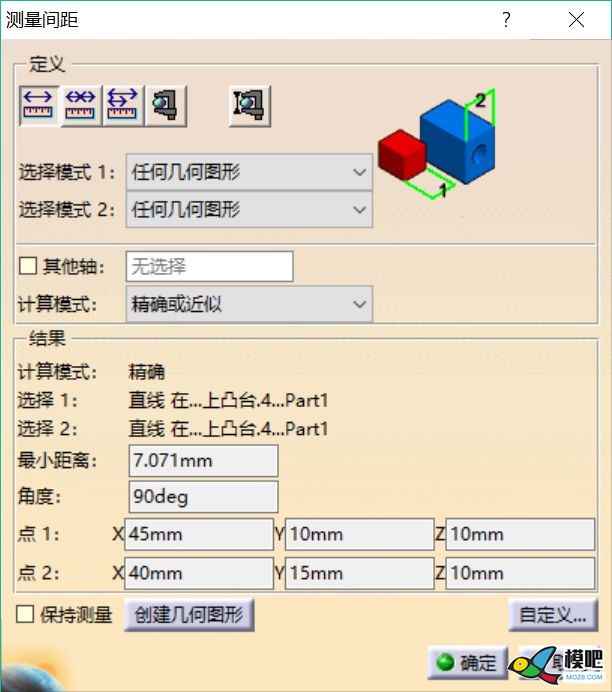

图4：从左至右依次对应上述a、b、c


01

测量面板介绍




选择模式1，2：通过它，你可以自己决定是测量点到点（点到面、点到线等）的距离。

deg：它是degree的缩写。

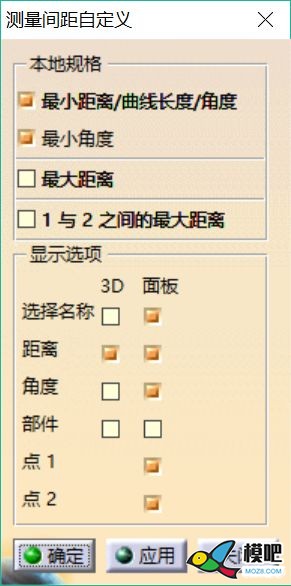

你可以自己定义测量后测量面板与工作空间（3D）中测量结果的显示。

补充

01

文件名

catia的文件名不支持中文字符且不能出现以下字符。

<    >    "    *    :    ?    /    \    |


02

快捷键

ctrl+中键：实体显示尺寸放大缩小

中键+ctrl：实体显示位置的旋转

ctrl+tab：切换窗口

F1：catia帮助

shift+F1：这是什么

ctrl+C：复制

ctrl+V：粘贴

ctrl+Z：撤销

ctrl+X：剪切

ctrl+S：保存

ctrl+O：打开

ctrl+P：打印

ctrl+N：新建


本文只列出常用的快捷键

欲了解更多请回复邮箱或者自行百度


由于安装的版本不同，不同操作命令在汉化时会有所差异。只要知道每个操作的使用方法和使用效果，那就差不多了解了。以上介绍的基础操作在catia的每一个工作环境都用得到，一定要掌握。
