简单 便宜的 STM32 无刷电调 和 BLHeli 开源电调 的资料

  [复制链接]
发表于 2020-4-27 10:47:01 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 4920614 于 2020-4-28 21:04 编辑

电调基础知识#初学者可以先视频了解一下:
  • 电机,电子调速器(电调),螺旋桨,电池,燃油发动机知识。电调电机螺旋桨的匹配
  • https://www.bilibili.com/video/BV1P7411K76w
  • 电调的相关问题【我的第一架遥控飞机】第五集
  • https://www.bilibili.com/video/BV14i4y1t72t

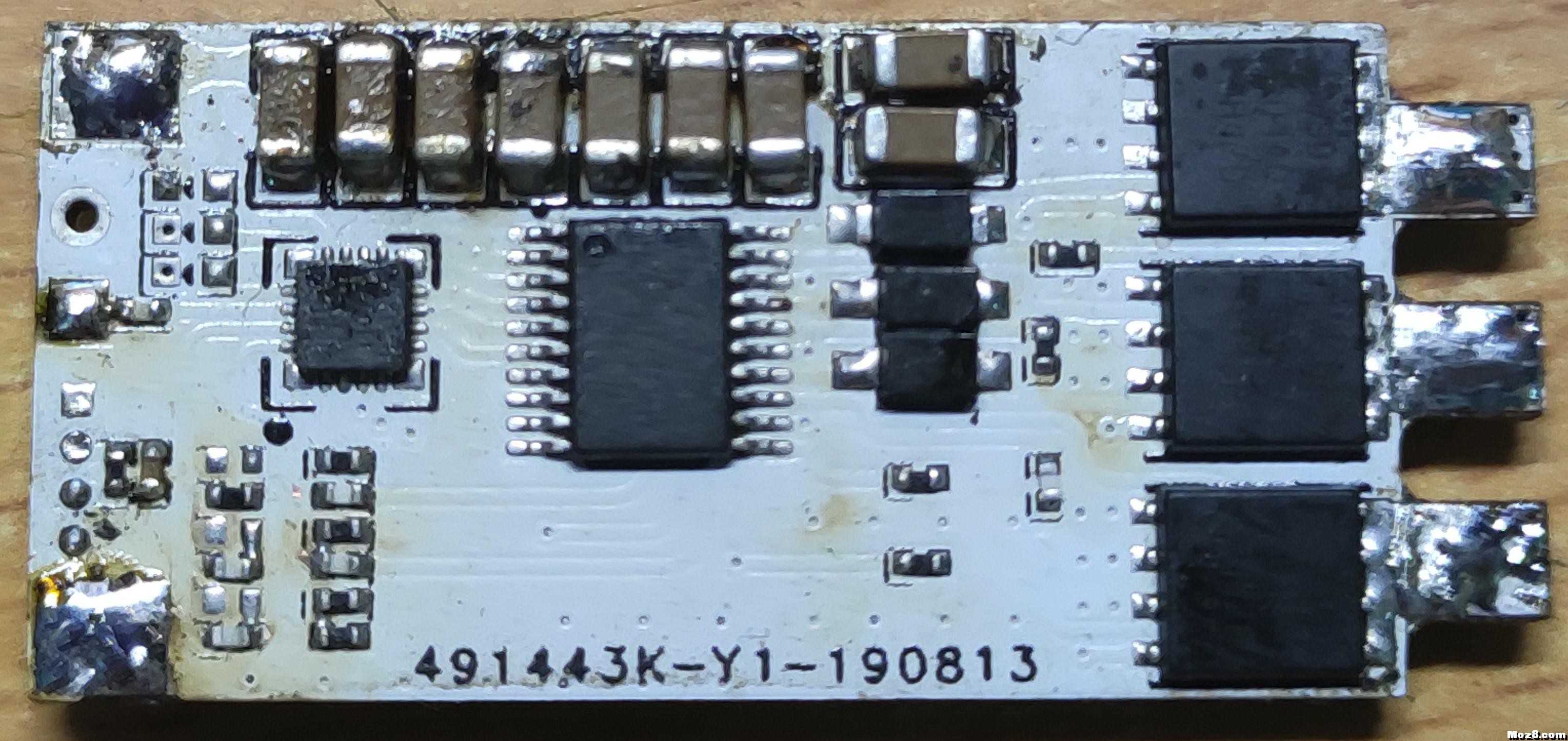

这款简单便宜的STM32 电调使用了  [size=14.6667px]stm32f051 和  fd6288  ,我看了下淘宝的价格确实很便宜了,对于想做高性能电调的模友来说真的不错,成品图:
简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 6238

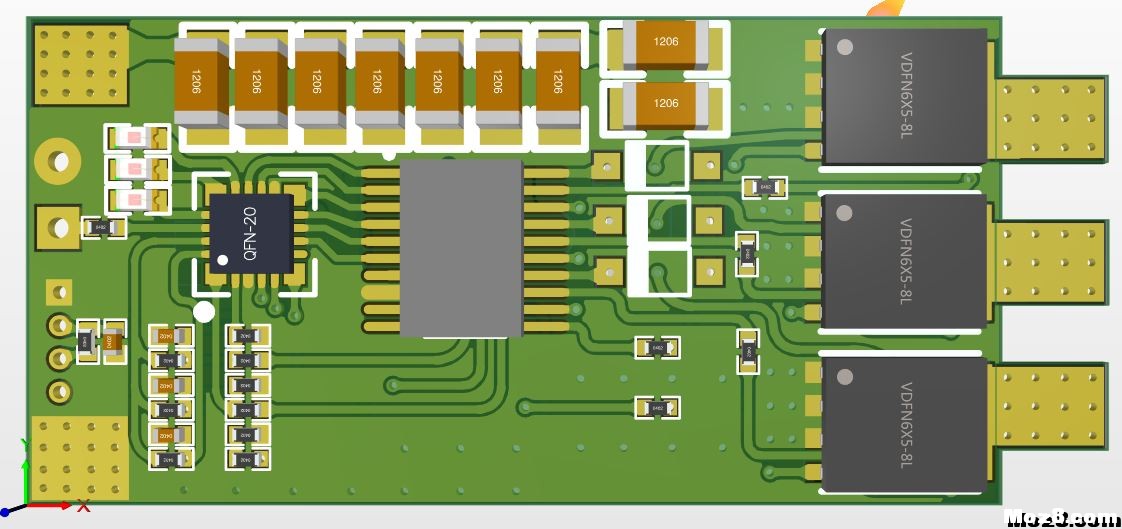

电路看起来也比一般的电调简洁,我转成立创eda 的图(pcb文件后面下载):

简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 6734

立创PCB文件: 简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 6271 very_simple_esc_2020.zip (59.64 KB, 下载次数: 150) PDF 原理图: 简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 6261 very_simple_esc.zip (40.59 KB, 下载次数: 117)
补:这张原理图上每个原件的数值都标注的很清楚了

简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 5871

详细原件参数原理图+固件包: 简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 7535 固件 详细数据原理图.zip (490.17 KB, 下载次数: 211)


这款开源电调是2019年新鲜开源的,现在还在继续,有兴趣的可以看作者网址:https://www.rcgroups.com/forums/showthread.php?3322857-A-cheap-32-bit-diy-ESC-and-firmware

另外立创社区也有一款开源的基于STM32的无刷电调http://club.szlcsc.com/article/details_719_1.html





说起开源电调,SimonK和BLHeli是两个最早的开源固件,后来SimonK久未更新,2015年之后基本市面上就是用的BLHeli固件了。后来随着软硬件的发展,出现了第2代BLHeli_S和第3代BLHeli_32固件。除了这两者之外,有些电调厂家也有自己的专有闭源固件

BLHeli一般是Atmel和SiLabs的8051单片机,BLHeli_S使用SiLbas的BB1和BB2芯片,BLHeli_32使用32bit的芯片,性能那是强了很多。不过目前市面上仍然有很多采用8bit芯片的电调,主要是便宜而且核心功能都有。


第四届立创大赛的时候有个优秀奖就是开源的 BLHeli 电调   使用的芯片是  EFM8BB21F16G + [size=14.6667px]fd6288,想学做的可以移步:https://diy.szlcsc.com/p/CLZ1/ji-yublheli-diesc    资料全在里面
实物图:
简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 4126


pcb:

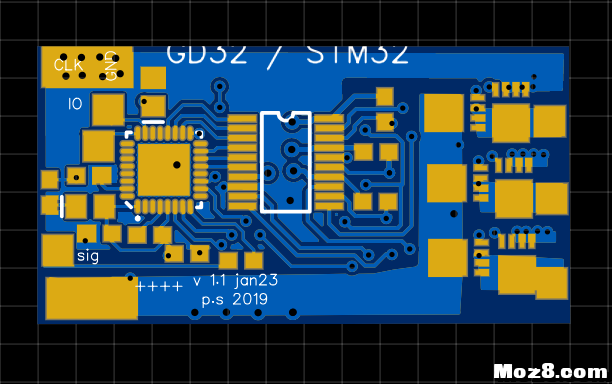

简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 5135






下面这里有另外一款更便于焊接的  Silabs Blheli_S电调   这款使用的芯片与上面立创开源一样,但是用了另外一种更容易焊接的封装:这个其实也是第一款电调作者2017年弄的,感兴趣的可以看:https://www.rcgroups.com/forums/showthread.php?2873944-Some-giant-Silabs-Blheli_S-DIY-ESC


简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 2849


实物图:
简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 1680


立创PCB 文件: 简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 7183 Silabs7888DualLayer_2020.zip (61.19 KB, 下载次数: 65)


BLHeli 最新固件(种类繁多,选对刷,刷写教程可以参考网上  或者  立创大赛里面那个):
https://github.com/bitdump/BLHeli



评分

参与人数 2牛币 +11 收起 理由
Monaro + 1 赞一个!
萝莉爱君子 + 10 很给力!

查看全部评分

发表于 2020-4-27 11:31:01 | 显示全部楼层
问一下,为什么总喜欢用stm32,stc不好吗?32烧写程序好麻烦吧?
回复 支持 反对

使用道具 举报

发表于 2020-4-27 11:57:27 | 显示全部楼层
LoLoLo 发表于 2020-4-27 11:31 简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:wsqzdz 5981
问一下,为什么总喜欢用stm32,stc不好吗?32烧写程序好麻烦吧?

Stc做一些简单的东西是可以的,规模大性能高一点的还是要stm32.
回复 支持 反对

使用道具 举报

发表于 2020-4-27 12:17:42 | 显示全部楼层
wsqzdz 发表于 2020-4-27 11:57
Stc做一些简单的东西是可以的,规模大性能高一点的还是要stm32.

哦哦
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-4-27 13:25:49 | 显示全部楼层
本帖最后由 4920614 于 2020-4-27 13:32 编辑
LoLoLo 发表于 2020-4-27 11:31
问一下,为什么总喜欢用stm32,stc不好吗?32烧写程序好麻烦吧?

谈性能 stm32是不二选择,现在的性价比确实高   不过STC 在中国还是有市场的,主要还是大学这一块覆盖的广,让你一入门就是stc   这些年stc也在成长,今年不是有个好消息了么:

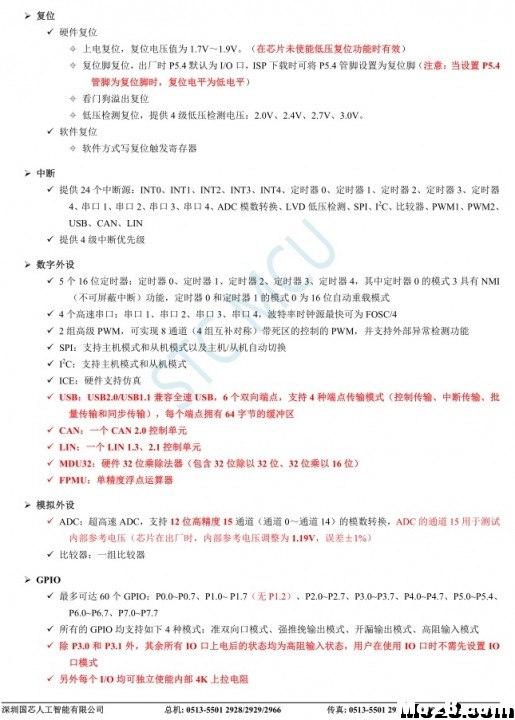

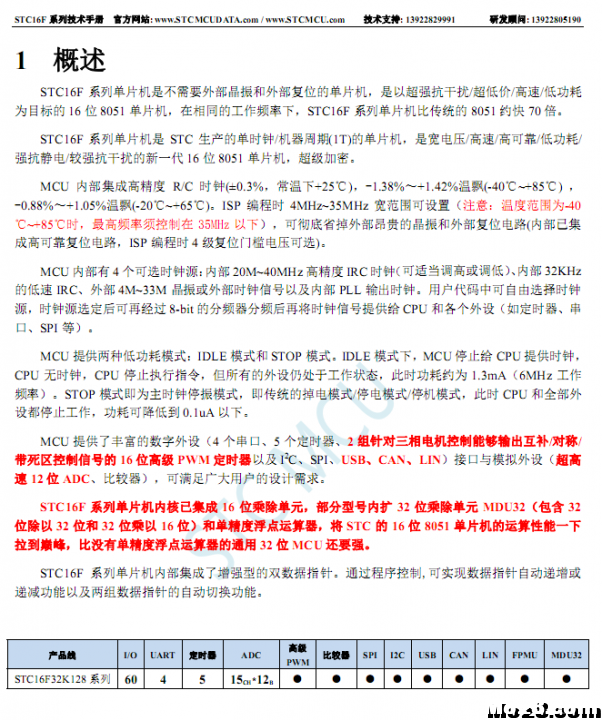

简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 6676 简单 便宜的 STM32 无刷电调  和 BLHeli 开源电调 的资料 电池,电调,电机,开源,DIY 作者:4920614 4700
